Показания стрелки индикатора и вывод результатов приема информации

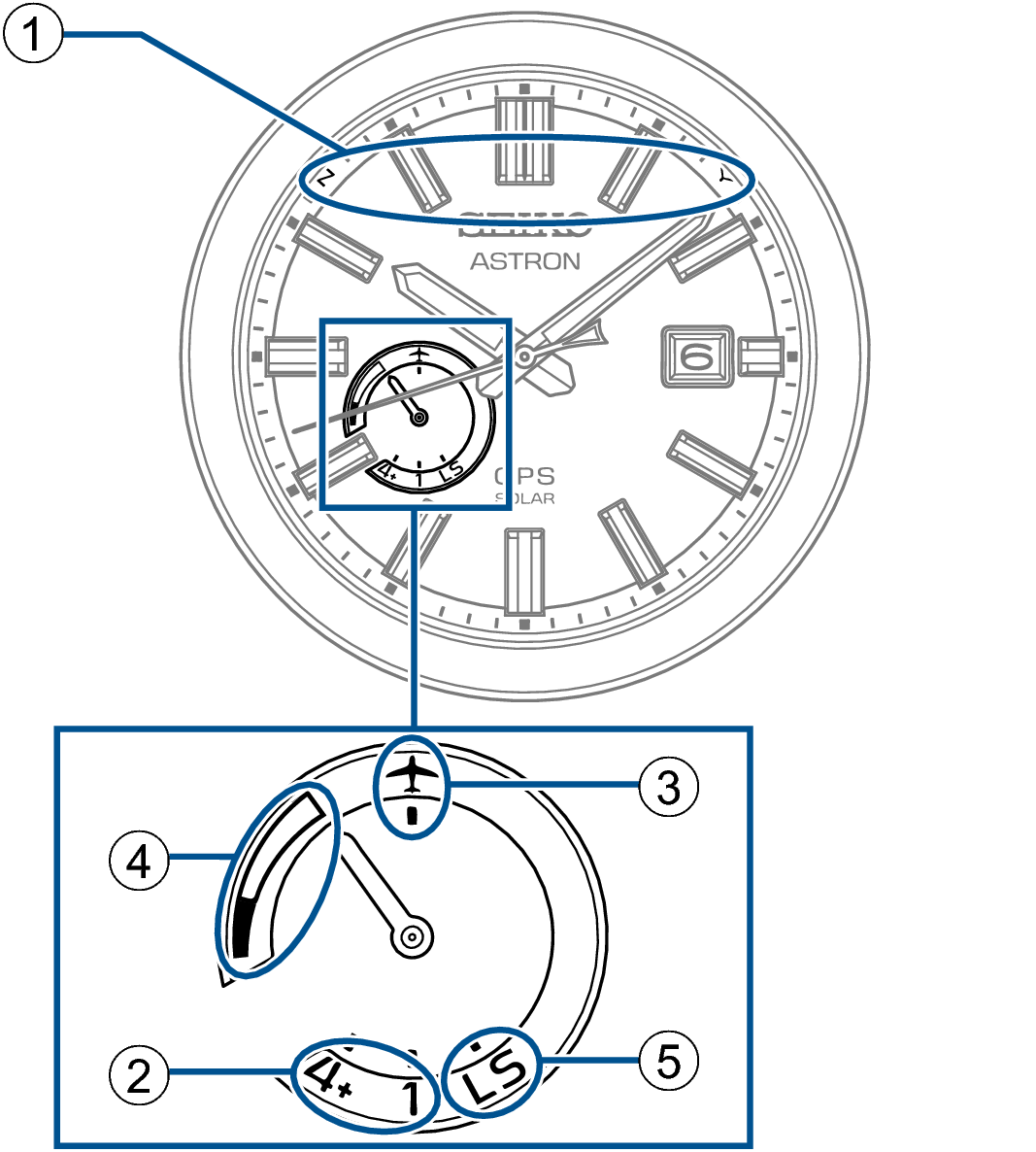

3X62_Indicator Display

Ориентация и дизайн дисплея могут варьировать в зависимости от модели.

  1. Индикация результатов связи

  2. Y:

    процесс приема успешно завершен (стрелка на 8 секунд)

    N:

    сбой при приеме данных (стрелка на 52 секунды)

  3. Положение стрeлок в процессе приема данных

  4. Процесс приема

    1 (настройка времени)

    4+ (настройка часового пояса)

    Пример отображения

    3X62_Indicator receiving process-1
    3X62_Indicator receiving process-2
  5. Индикация режима полета (plane)

  6. Положение стрелки

    Режим полета (plane_w)

    Пример отображения

    3X62_Indicator in-flight mode
  7. Положение стрелок при выводе данных уровня зарядки

  8. Положение стрелки

    Максимальный уровень заряда

    Средний уровень заряда

    Низкий уровень заряда

    Пример отображения

    3X62_Indicator charge status-1
    3X62_Indicator charge status-2
    3X62_Indicator charge status-3
  9. Индикация приема данных секунды координации

  10. Положение стрелки

    Прием данных секунды координации

    Пример отображения

    3X62_Indicator receiving leap
